39_X線マイクロCT

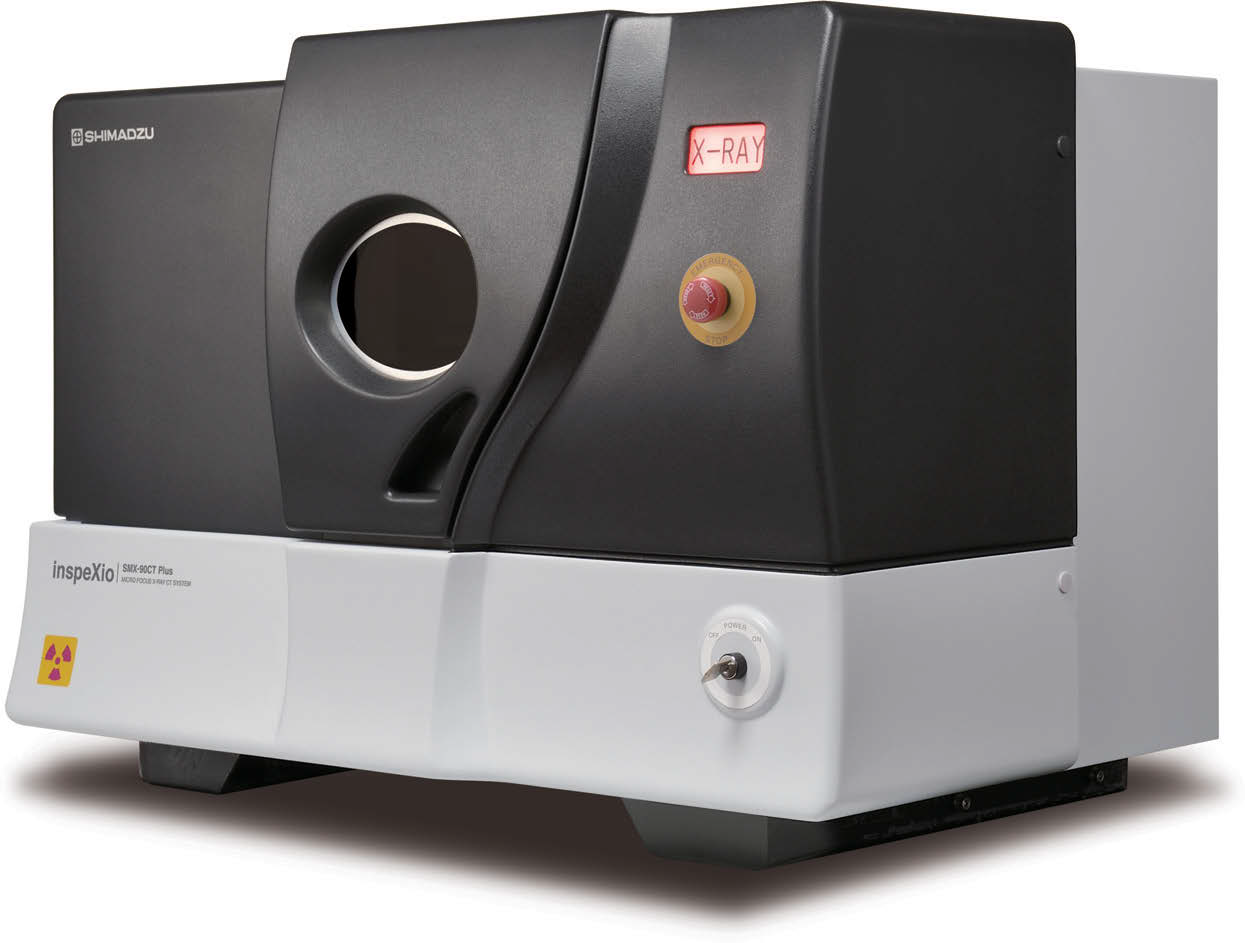

X線マイクロCT（島津製作所：inspeXio SMX-90）

計測 分析法

inspeXio SMX-90CT Plusは“EASY”、“SPEEDY”、“COMPACT”をコンセプトに誰でも簡単に断面画像撮影が可能な卓上型X線CTシステムです。キャリブレーションフリーを主とする操作性や卓上型のコンパクトさに加え、超高速演算処理システムHPC inspeXioやDICOM変換機能などを搭載しました。より簡単に（EASY）、より速く（SPEEDY）、これまでどおり小さな（COMPACT）筐体で、生体・医薬品・骨・樹脂成形品・小型電子部品等のCT撮影・解析を実現します。

型　名 inspeXio SMX-90CT Plus
P / N S362-85000-91
X線発生装置 密封型 定格：10 W、最大管電圧 90 kV、最大管電流 250 μA
X線検出器 フラットパネル検出器
CTステージ最大ストローク SRD軸 190 mm
̶
Z軸 50 mm
搭載可能ワークサイズ ø160×H100 mm、最大4 kg
最大CT撮影領域（FOV） ø50 mm
走査方式 オフセット走査、CBCT
CTデータ収集時間 40秒～30分まで任意設定可能
断面画像サイズ 512×512
1,024×1,024
装置寸法・質量 W830×D601×H587 mm、250 kg
専用デスク寸法・質量 W1,500×D750×H740 mm、約80 kg
所要電源

AC100 V±10%　50/60 Hz　1 kVA
D種接地（接地抵抗100 Ω以下）
外部漏えいX線量 1 μSv/h以下

機器名 メーカー名 型番

39_X線マイクロCT(株式会社島津製作所)inspeXio SMX-90【購入年:H27，中谷隼人，中百舌鳥 B7棟W122号室】

仕様 特徴

EASY
置いてすぐ撮影スタートできます。わずらわしいキャリブレーションが不要です。ワークをセットし、CTスタートをクリックするだけでCT撮影ができます。
SPEEDY
演算時間を気にせず撮影できます。超高速演算処理システムHPC inspeXioを搭載し、画像再構成演算時間がほとんどありません。撮影終了後すぐにMPR表示可能です。
COMPACT
小さくても様々なワークが撮影できます。卓上型の省スペースX線CTシステムでありながら、ø160 mm×H100 mmのワークが搭載可能でø50 mm視野まで撮影できます。

学内 利用料金設定

    • 本人測定：料金は別途お問い合わせください。

学外 利用料金設定

    • 学術指導：実施及び費用は双方で協議の上、決定します。
    • 共同 受託研究：実施及び費用は双方で協議の上、決定します。
管理部局

工学研究科

設置場所

中百舌鳥キャンパス B7棟W122号室

問い合わせ先

大阪公立大学　杉本キャンパス　研究推進課　研究基盤共用センター
