吉田研究室で新たに購入した３Dプリンター【Raise3D Pro3 HS】を使って、ドローンにGoProやセンサーカメラを取り付け可能な部品を作製しました。

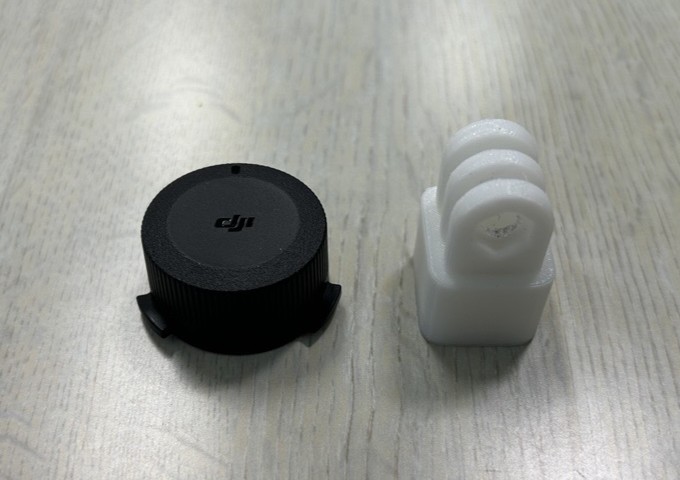

リバースエンジニアリング手法を用いて、既存の製品2つを組み合わせて、1つの部品に一体化させます。

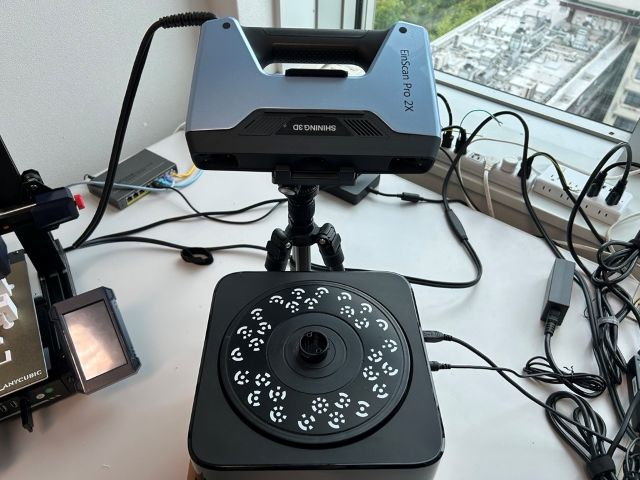

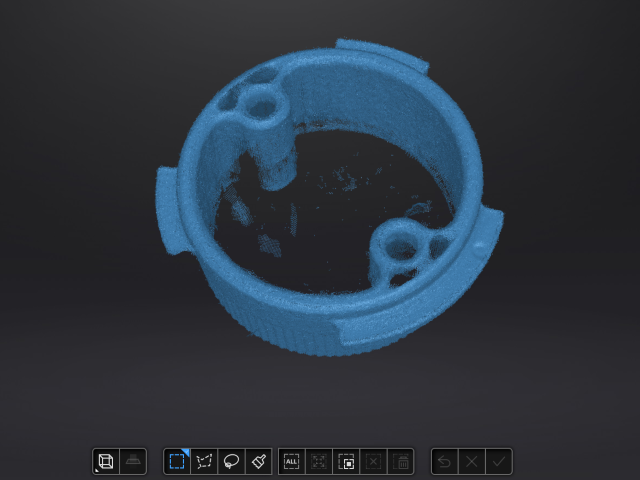

最初に、3Dスキャナーで3次元データとして読み込みます。そして、得られた3次元データがこちらです。

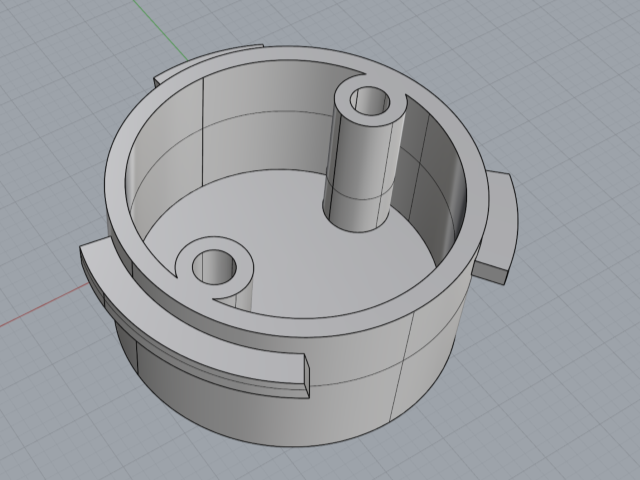

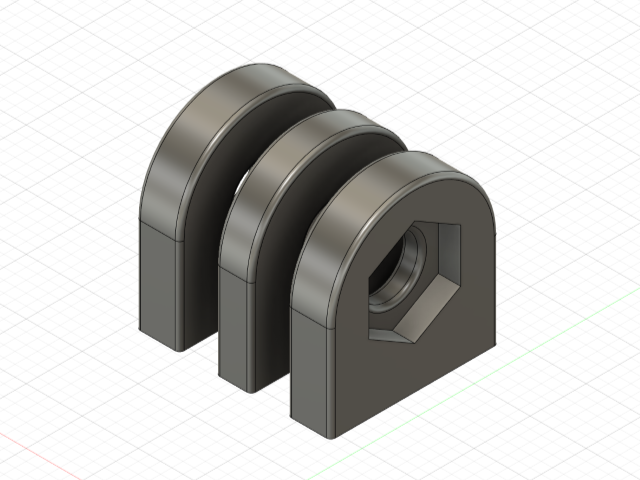

上記で得られたデータは編集できないため、専用ソフトを用いて編集可能なCADデータに変換します。

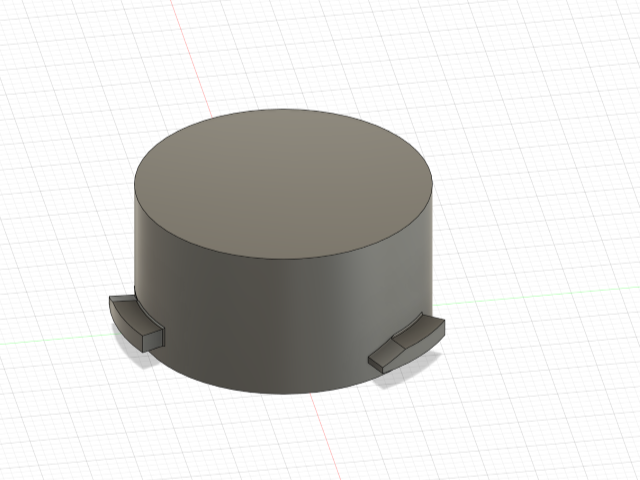

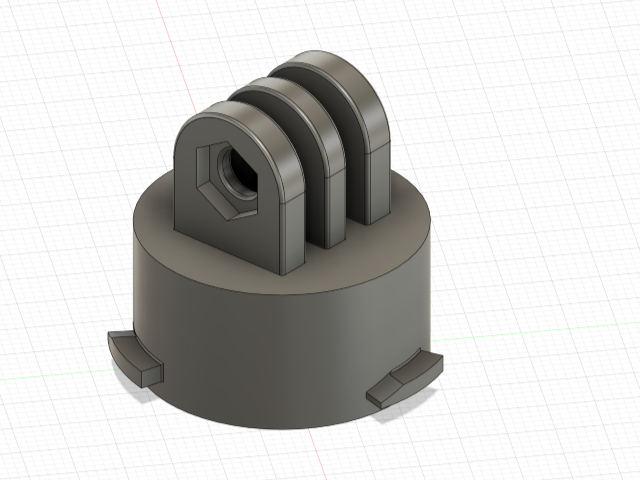

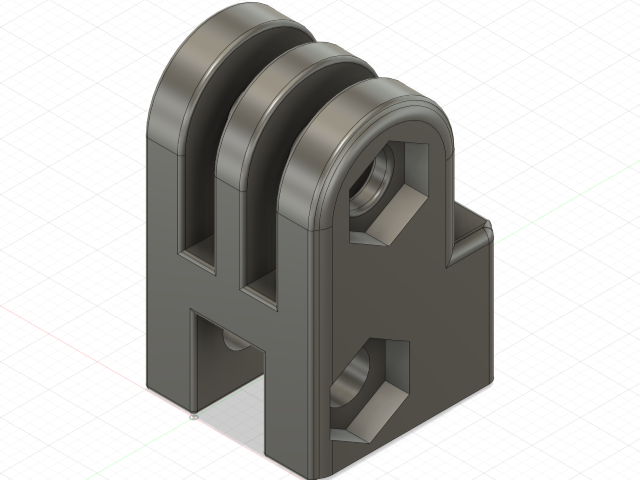

そして、CADデータ上で２つのパーツを１つに組み合わせます。

組み合わせたＣＡＤデータをさらに3Ｄプリンター用データに変換し、データ準備が完了します。

こちらは3Ｄプリンター【Raise3DPro3HS】が稼働している様子を撮影したものです。データをスライスした2次元の層を1枚ずつ重ねて立体モデルを作製していきます。

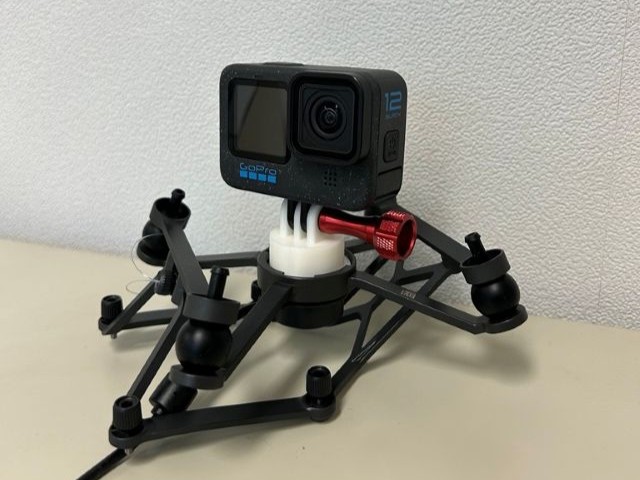

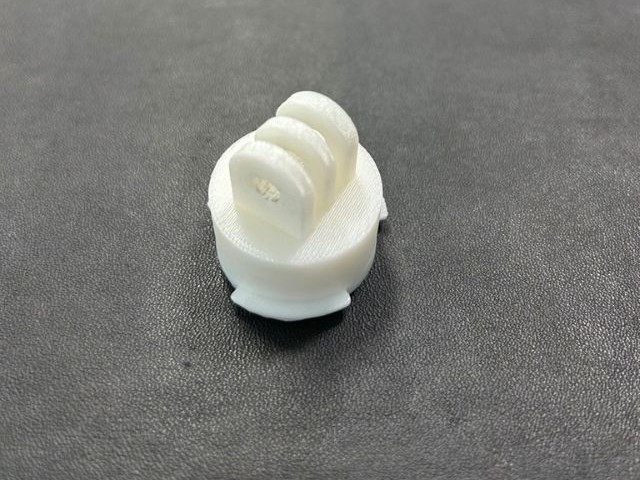

完成品がこちらです。2つのパーツを組み合わせて、1つの部品に加工することができました。

このように3Dプリンターを使うと、アイデアをすぐに形にすることができ、試作品なども容易に製作することが可能になります。
