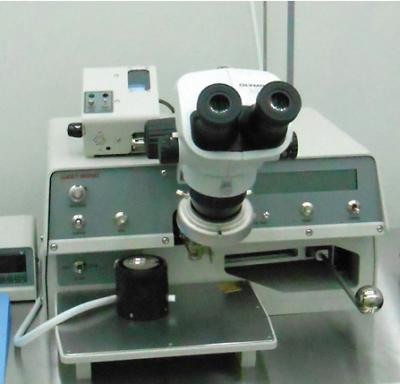

超音波熱圧着ウェッジワイヤーボンダー

仕様 特徴

本装置は、線径13～50 μmφまでの金線およびアルミ線のボンディングが可能な卓上型マニュアルワイヤーボンダです。X-Y-Zの3軸マニピュレーターを備えており、優れた操作性を有するとともに、ステージの温度調整も可能です。


【主な特徴】
・金線およびアルミ線の精密ボンディングが可能です
・X-Y-Z 3軸マニピュレーターにより高い操作性を実現しています
・荷重や超音波条件の細かな設定が可能です
・ステージ温度制御により安定したボンディングが可能です


【仕様】
・ボンディング方式：US／TCまたはサーモニック方式
・操作方法：X-Y-Z 3軸マニピュレーター
・対応ワイヤー：13～50 μmφ（金線、アルミ線）
・荷重：18～90 g（調整可能）
・ワイヤーフィード角：45°
・周波数：63 kHz
・超音波出力：最大4 W
・超音波印加時間：0～999 ms（1 ms単位で設定可能）
・スティッチボンド：1～21ボンド（最大20ループボンディング）
・デュアルフォース機構：1stボンド、2ndボンドの荷重を個別設定可能


【オプション】
・温度コントローラー：モデル1200D（最大500 ℃まで設定可能）
・自動ワイヤーディスプーラー：モデルK1100（2インチ、1/2インチスプール対応）
・テンションゲージ：50 g MAX（ボンディング荷重測定用）


【対応ワイヤー例】
・金線（25 μmφ）
・アルミ線（25 μmφ）
