27_共焦点３次元蛍光X線分析装置（真空仕様）

計測 分析法

機器名 メーカー名 型番

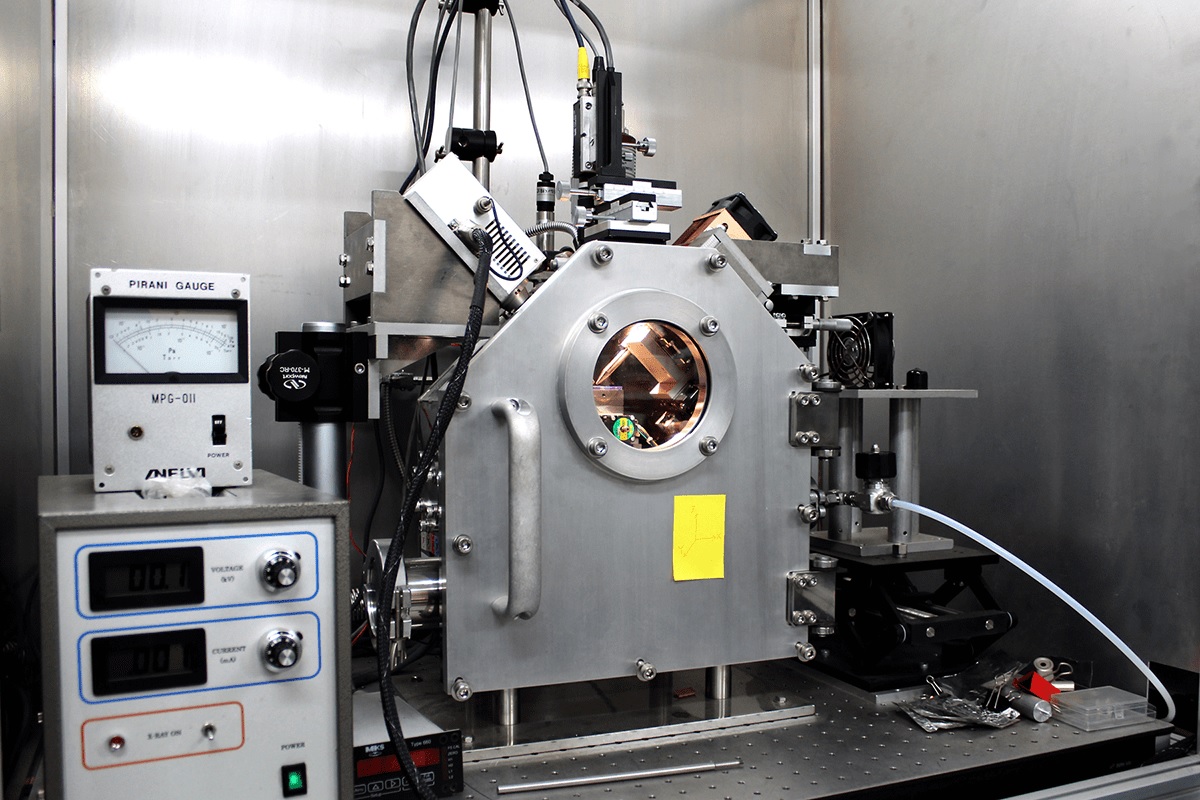

27_共焦点３次元蛍光X線分析装置（真空仕様）(自作)自作【購入年:H25，辻幸一，工学部B棟116室】

仕様 特徴

• 試料表面近傍の任意の深さにおける元素分析
• 深さを選択した2次元元素分布像の取得が可能
• 深さ方向の情報を有する元素分布像の取得が可能

共焦点微小部蛍光X線分析法では、試料の表面近傍において任意の深さで測定を行うことができます。
また、試料を走査させることで3次元的な元素分布像を非破壊的に取得することができます。
本装置では測定雰囲気を真空にすることによって、Mgなどの軽元素の測定も可能です。

【測定例】
毛髪の断面図の元素分布像取得、めっき鋼板など層構造を有する試料に対する深さ方向の元素分布像取得

　▶測定例1:元素分布像の取得
　毛髪や食品など様々な形態の試料内部の元素分布を取得することが可能 です。

　▶測定例2:層構造解析
　塗膜を有する自動車用めっき鋼板などの層構造を持つ試料に対して深さ元 素分布を非破壊的に取得できます。

学内 利用料金設定

• • 依頼分析：料金は別途お問い合わせください。

学外 利用料金設定

• • 依頼分析：14,200円/時間

  • 学術指導：実施及び費用は双方で協議の上、決定します。
  • 共同 受託研究：実施及び費用は双方で協議の上、決定します。

管理部局

工学研究科

設置場所

杉本キャンパス 工学部B棟116室

問い合わせ先

大阪公立大学　杉本キャンパス　研究推進課　研究基盤共用センター
